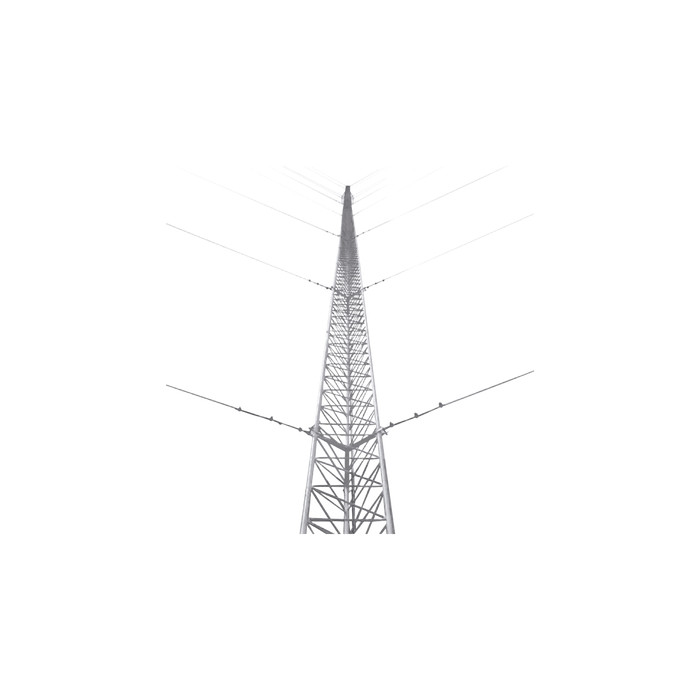

Torre arriostrada de piso con altura de 48 m (157.5 ft) compuesta por 16 tramos modulares de 3 m con ancho de cara de 45 cm. Estructura fabricada bajo normativa ISO 9001:2015 con galvanizado electrolítico conforme a ASTM B-633, diseñada específicamente para instalaciones en zonas desérticas o de baja humedad donde la corrosión atmosférica es mínima. Soporta carga axial máxima de 500 kg y resistencia al viento de 200 km/h. El diseño modular facilita el transporte, almacenamiento y montaje progresivo en campo, con inspección completa tramo por tramo durante el ensamble. No incluye retenida.
Características Generales
- • Normativa de fabricación: ISO 9001:2015
- • Altura total: 48 m (157.5 ft) en 16 tramos de 3 m
- • Ancho de cara: 45 cm
- • Carga axial máxima: 500 kg
- • Resistencia al viento: 200 km/h
- • Protección anticorrosiva: Galvanizado electrolítico ASTM B-633
- • Aplicación: Intemperie, zonas desérticas o baja humedad
- • Inspección: 100% ensamble tramo por tramo
- • Diseño modular para transporte e instalación
Desempeño Estructural
- Carga axial máxima: 500 kg
- Resistencia al viento: 200 km/h
- Altura: 48 m (157.5 ft)
- Tramos: 16 de 3 m cada uno
- Ancho de cara: 45 cm
Físicas y Materiales
- Material: Acero galvanizado electrolítico
- Normativa galvanizado: ASTM B-633
- Normativa fabricación: ISO 9001:2015
- Ambiente recomendado: Zonas secas, baja humedad
- Diseño: Modular, arriostrado de piso
Contenido del Paquete
- 16 × STZ45: Tramo de torre 45 cm ancho de cara
- 1 × SCZ45: Copete con opresor para pararrayo
- 1 × SBZ45: Base para torre de 45 cm
- 1 × SAB45: Ancla para base de torre 35/45
- 6 × SJB: [Accesorios de unión/junta]
Nota: Este kit no incluye retenida. Se requiere análisis estructural adicional para determinar el sistema de retenida según condiciones locales de viento, suelo y carga de antenas. La galvanización electrolítica ASTM B-633 está optimizada para ambientes de baja corrosión; para ambientes marinos o industriales con alta humedad, consultar especificaciones de protección adicional.
