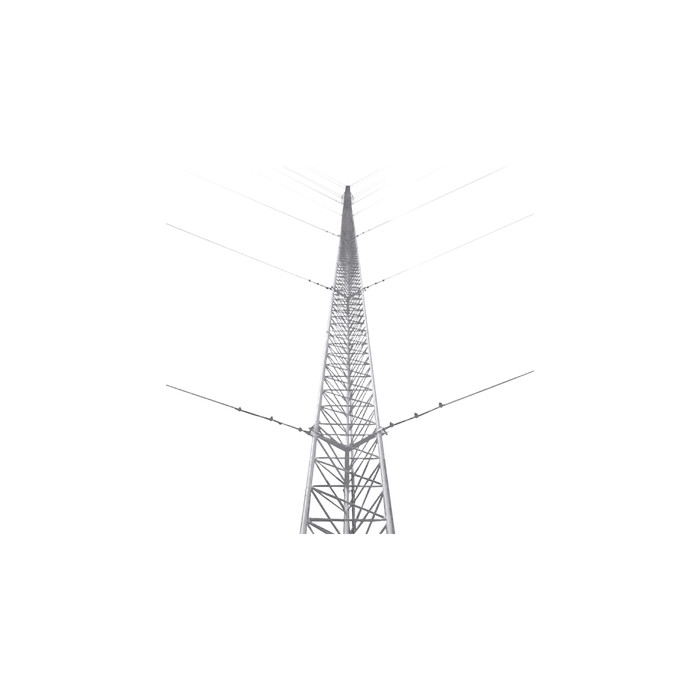

Torre arriostrada de piso diseñada para instalaciones de telecomunicaciones en zonas desérticas o de baja humedad. Estructura modular de 42 metros compuesta por 14 tramos de 45 cm de ancho de cara, fabricada bajo normativa ISO 9001:2015. Acabado galvanizado electrolítico conforme a ASTM B-633 que proporciona resistencia anticorrosión en ambientes secos. Capacidad de carga axial de 500 kg y resistencia estructural a vientos de hasta 200 km/h. El ensamblaje tramo a tramo permite inspección completa durante la instalación. No incluye sistema de retenida.
Características Generales
- • Normativa de calidad: ISO 9001:2015
- • Altura total: 42 m (137.8 ft) en 14 tramos
- • Ancho de cara: 45 cm
- • Carga axial máxima: 500 kg
- • Resistencia al viento: 200 km/h
- • Protección anticorrosiva: Galvanizado electrolítico ASTM B-633
- • Aplicación: Intemperie (zonas desérticas o baja humedad)
- • Diseño: Modular para ensamblaje tramo a tramo con inspección 100%
Desempeño Estructural
- Altura: 42 m (137.8 ft)
- Tramos: 14 unidades
- Carga axial máxima: 500 kg
- Resistencia viento: 200 km/h
- Ancho de cara: 45 cm
Físicas y Eléctricas
- Material: Acero galvanizado electrolítico
- Norma galvanizado: ASTM B-633
- Norma calidad: ISO 9001:2015
- Ambiente: Zonas secas, baja humedad
- Diseño: Modular tramo a tramo
Contenido del Paquete
- 14 × STZ45 — Tramo de torre 45 cm ancho cara
- 1 × SCZ45 — Copete con opresor para pararrayo
- 1 × SBZ45 — Base para torre 45 cm
- 1 × SAB45 — Ancla para base torre 35/45
- 5 × SJB — [componente adicional]
Nota: No incluye sistema de retenida. Verificar requerimientos de anclaje y cimentación según condiciones locales del terreno y carga operativa.
